基板埋入式，嵌入式PCB市場趨勢

隨著物聯網設備、邊緣計算、5G、人工智能和汽車電氣化等新興市場的應用普及，這一市場將繼續增長，基板和PCB制造商將獲得更多的市場機遇。電子器件對基板和PCB不斷提出高功能性、高集成度和小型化要求，以滿足新興應用的需求。封裝基板技術正傾向于逐漸降級到PCB，并被采用，現在整個產業正面臨著這兩種技術的沖突中國廠商將不斷涌現，市場增長率也將不斷提高，必將加劇部分市場的成本競爭。

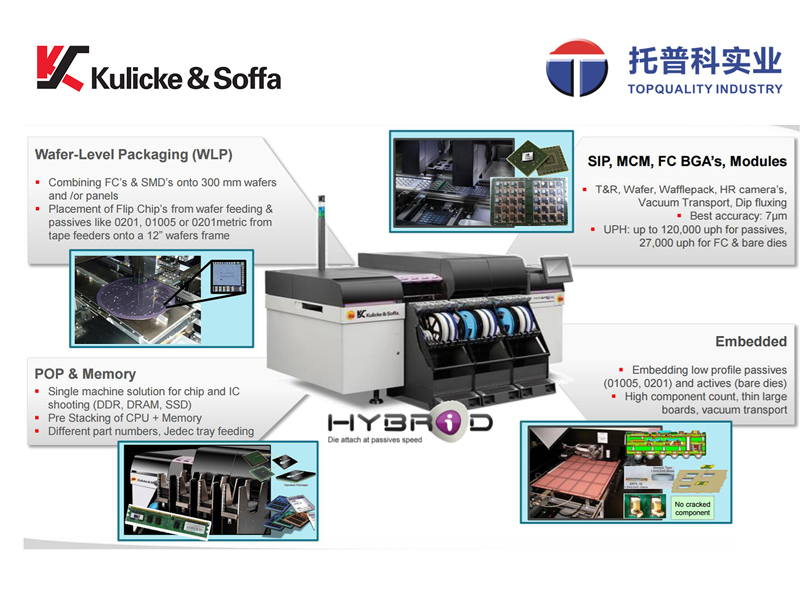

近年，市場開發了許多新封裝平臺以解決集成挑戰。在FOWLP（扇出型晶圓級封裝）趨勢的邊緣，我們看到了一些基于基板的平臺，為小型化封裝和電性能提供了解決方案。其中之一便是嵌入式芯片技術，這是一種很有意思的封裝技術，它為從智能手機到汽車的大量應用，提供了集成解決方案。推動嵌入式芯片封裝業務的優勢技術是什么？（Molded core embedded package，模芯嵌入式封裝）是一種嵌入式芯片封裝，它能夠通過組裝已確認合格的芯片和基板，提高產品良率、縮短交貨期。過去幾年以來，以k&s hybird系列為主要生產設備，已經在智能手機和數碼相機等移動設備中作為層疊封裝（PoP）及各種SIP實現商業化應用。
